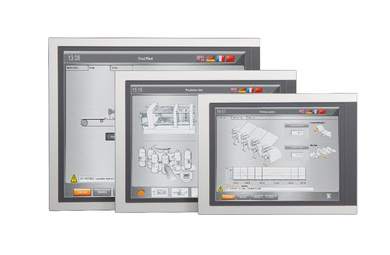

对于需要与现有系统兼容的所有应用程序而言,也可以使用带模拟电阻式触摸屏的4:3面板。这样就可以在新的PC平台上以当前分辨率继续使用HMI应用程序,不需要对软件做出任何修改。
第2代Automation Panel也可以作为贝加莱Panel PC设备的技术基础。这种模块化的平台战略使产品组合具有非凡的灵活性。
面板本身就是核心部件,它通过添加模块化的SDL/DVI接收器成为Automation Panel。另外,使用SDL3为扩展距离和简化布线开启了更多可能性。在相同的面板中增加PC单元使之成为Panel PC可以升级处理性能。使用相同的前端平台减少了备件所需的仓储空间。通过Automation Panel和Panel PC定制产品仅需一个基本单元。
将系统分成面板,SDL/SDL3接收器和Panel PC具有可观的现场效益。例如,无需更换整个Panel PC就能快速更换受损的显示屏。贝加莱通过这种方式创建了一个统一的内部接口,它为所有面向未来的PC架构建立了一个灵活的系统平台。
Automation Panel通过SDL/DVI接收器可以为远程显示单元提供灵活的连接。对于众多现场面板而言,Automation PC 910配备了行之有效的SDL接口,它也可以作为标准DVI接口。SDL连接PC和显示器就如同连接单个电缆一般容易。
Smart Display Link不仅为显示单元提供了图像数据,而且还提供了操作触摸屏,LED,按键和远程USB接口所需要的所有数据。
|
4:3 |
||
显示尺寸 |
12.1" |
15" |
19" |
分辨率 |
1024 x 768 |
1024 x 768 |
1280 x 1024 |
触摸屏 |
模拟电阻式 |
模拟电阻式 |
模拟电阻式 |
SDL/SDL3 |
有 |
有 |
有 |
方向 |
横向 |
横向 |
横向 |
电源 |
24 VDC |
24 VDC |
24 VDC |
