全封闭面板采用IP65防护等级,当布置在机器上的合适位置时可以体现它们的优势。

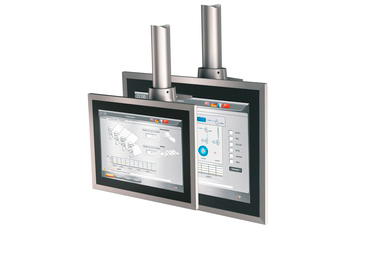

尤其是控制柜的持续减少正在增加对安装灵活的输入站的需求。为此,完全封闭的Automation Panel可以被安装在支臂系统上。
对于需要与现有系统兼容的所有应用程序而言,也可以使用带模拟电阻式触摸屏的4:3面板。这样就可以在新的PC平台上以当前分辨率继续使用HMI应用程序,不需要对软件做出任何修改。
电缆通过摆臂系统安装,并可轻松连至带IP65防护等级的区域,这样就能使用低成本的标准电缆。为了使处理更方便,已安装的面板可以直接连到摆臂上。设备设置与设备安装一样采取模块化的方式完成。选择新一代显示传输技术Smart Display Link 3的客户可以从纤细的RJ45接头中获益。它们是针对有限空间应用的更佳选择,例如摆臂应用。
|
4:3 |
|
显示尺寸 |
15" |
19" |
分辨率 |
1024 x 768 |
1280 x 1024 |
触摸屏 |
模拟电阻式 |
模拟电阻式 |
SDL/SDL3 |
有 |
有 |
按钮 |
- |
- |
急停开关 |
- |
- |
RFID读取器 |
- |
- |
按键开关 |
- |
- |
选择开关 |
- |
- |
正面:USB |
- |
- |
方向 |
横向 |
横向 |
电源 |
24 VDC |
24 VDC |
